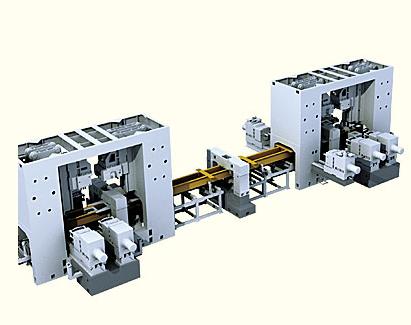

本機床由14個動力單元、定位夾緊系統、工件輸送系統、排屑系統、電控系統、液壓系統、刀具及基礎等組成。臥式動力單元共有10個，用于完成中梁兩端的前、后從板座孔以及中間的過管孔的鉆削加工。立式動力單元：由多軸箱、動力箱、液壓滑臺及龍門式立柱組成立式動力單元共有4個，來完成上心盤孔及鉤托板安裝孔的鉆削加工。14個動力單元各是獨立的機構，并根據中梁零件尺寸合理理布局。
　　各動力單元的導軌，采用的淬火鋼導軌-貼塑導軌副，具有良好的耐磨性，并備有導軌自動潤滑系統。
　　工件輸送系統：采用機械動力式工件輸送，輸送方便、順暢。工件可通過滾道自動從機床一端輸送到夾緊工位，加工完成后可將工件自動退出機床。
